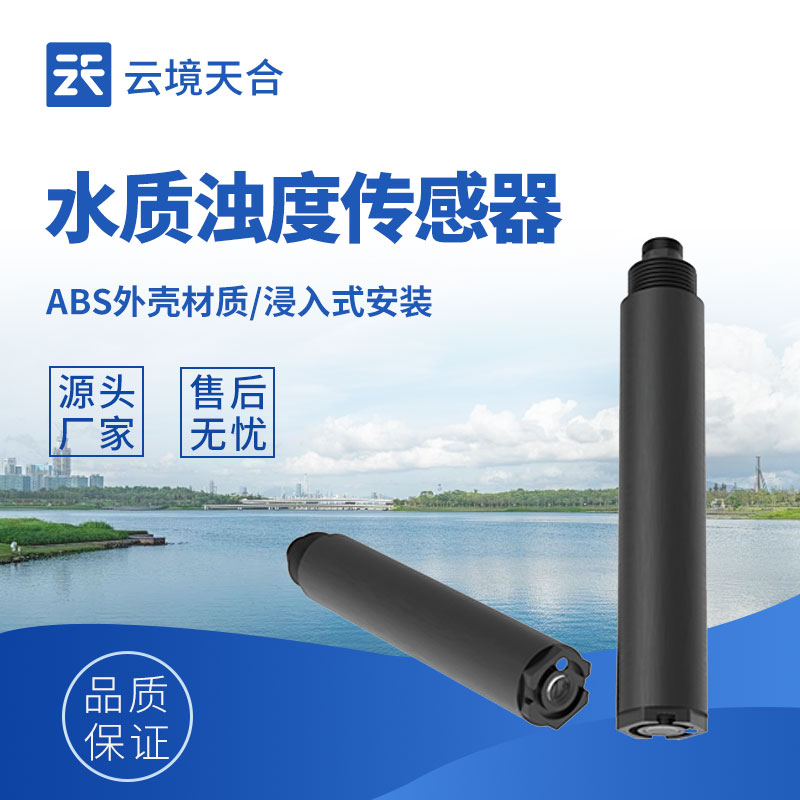

水質傳感器：采用散射光法測量原理，讓用戶迅速掌握水質濁度與溫度變化【型號推薦：TH-S9，物聯網一體化設備，云境天合支持定制服務】在當下對水資源保護與利用愈發精細的時代，準確且及時地掌握水質信息成為眾多領域的核心需求。無論是城市供水系統保障居民用水安全，還是工業生產確保工藝流程穩定，亦或是環境監測守護自然水域生態，水質狀況的實時監測都起著關鍵作用。其中，水質濁度和溫度作為反映水質的重要參數，其變化直接影響著水的質量和使用效果。傳統的水質檢測方法往往操作繁瑣、響應遲緩，難以滿足現代快速、高效監測的需求。水質傳感器采用先進的散射光法測量原理，為解決這一難題提供了創新方案。它如同一位敏銳的“水質感知者"，能夠迅速捕捉水中微粒對光的散射情況以及溫度的細微變化，讓用戶無需復雜操作，即可在第一時間掌握水質濁度與溫度的動態信息，為科學決策和精準處理提供有力依據。

一．工作原理

散射濁度傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。

二．技術參數

三．尺寸/安裝

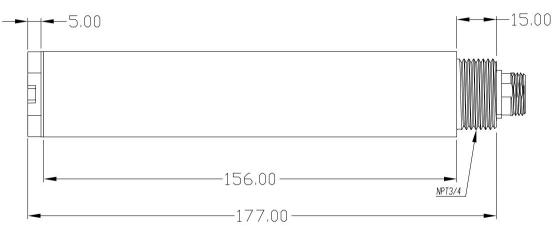

1.尺寸圖

2.接線圖

線纜為5芯屏蔽線：

紅色線—電源線黑色線—地線綠色線—485A白色線—485B

3.安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。測試口左右5CM之內不會碰到容器壁，下方10CM

四．維護和保養

傳感器維護:

如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

注意：

避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。

五．用戶校準

傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。

5.1零點校準

將傳感器放入非透明的容器中，溶液使用蒸餾水或者純凈水，保證傳感器的測試口左右5CM之內不會碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行零點校準。

5.2斜率校準

將傳感器放入非透明的容器中，溶液使用已知濁度的溶液（濁度值要大于20%量程），保證傳感器的測試口左右5CM之內不會碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行斜率校準。
